Linux Kernel 内存管理之物理内存模型
4GB RAM 4KB 页面大小的 Linux 系统会产生一百万之多的 struct page，组织管理这些结构体的方式我们称为内存模型。Linux 目前支持两种模型：FLATMEM SPARSEMEM。
无论选择哪个内存模型，都会通过一个或多个数组管理 struct page。
一、内存空洞 memory hole
事实上 RAM 只是物理地址空间的一部分，物理地址空间通常会出现一部分地址是不用做普通内存使用的，对于这地址我们称之为内存空洞 Memory Hole。
使用 qemu-system-x86_64 -m 8G 启动 Kernel，可以看到下面 log
[ 0.000000] BIOS-provided physical RAM map:
[ 0.000000] BIOS-e820: [mem 0x0000000000000000-0x000000000009fbff] usable
[ 0.000000] BIOS-e820: [mem 0x000000000009fc00-0x000000000009ffff] reserved
[ 0.000000] BIOS-e820: [mem 0x00000000000f0000-0x00000000000fffff] reserved
[ 0.000000] BIOS-e820: [mem 0x0000000000100000-0x00000000bffdffff] usable
[ 0.000000] BIOS-e820: [mem 0x00000000bffe0000-0x00000000bfffffff] reserved
[ 0.000000] BIOS-e820: [mem 0x00000000fffc0000-0x00000000ffffffff] reserved
[ 0.000000] BIOS-e820: [mem 0x0000000100000000-0x000000023fffffff] usable
[ 0.000000] BIOS-e820: [mem 0x000000fd00000000-0x000000ffffffffff] reserved
对于其中 reserved 的部分是不可作为普通内存使用的。
二、FLATMEM 平坦内存模型
最简单的内存模型，只适用于具有连续或大部分连续物理内存的 non-NUMA 系统。
基本思想
仅使用一个全局数组 mem_map 来组织所有物理内存的 struct page。
mm/memory.c
#ifndef CONFIG_NUMA
unsigned long max_mapnr;
EXPORT_SYMBOL(max_mapnr);
struct page *mem_map;
EXPORT_SYMBOL(mem_map);
#endif

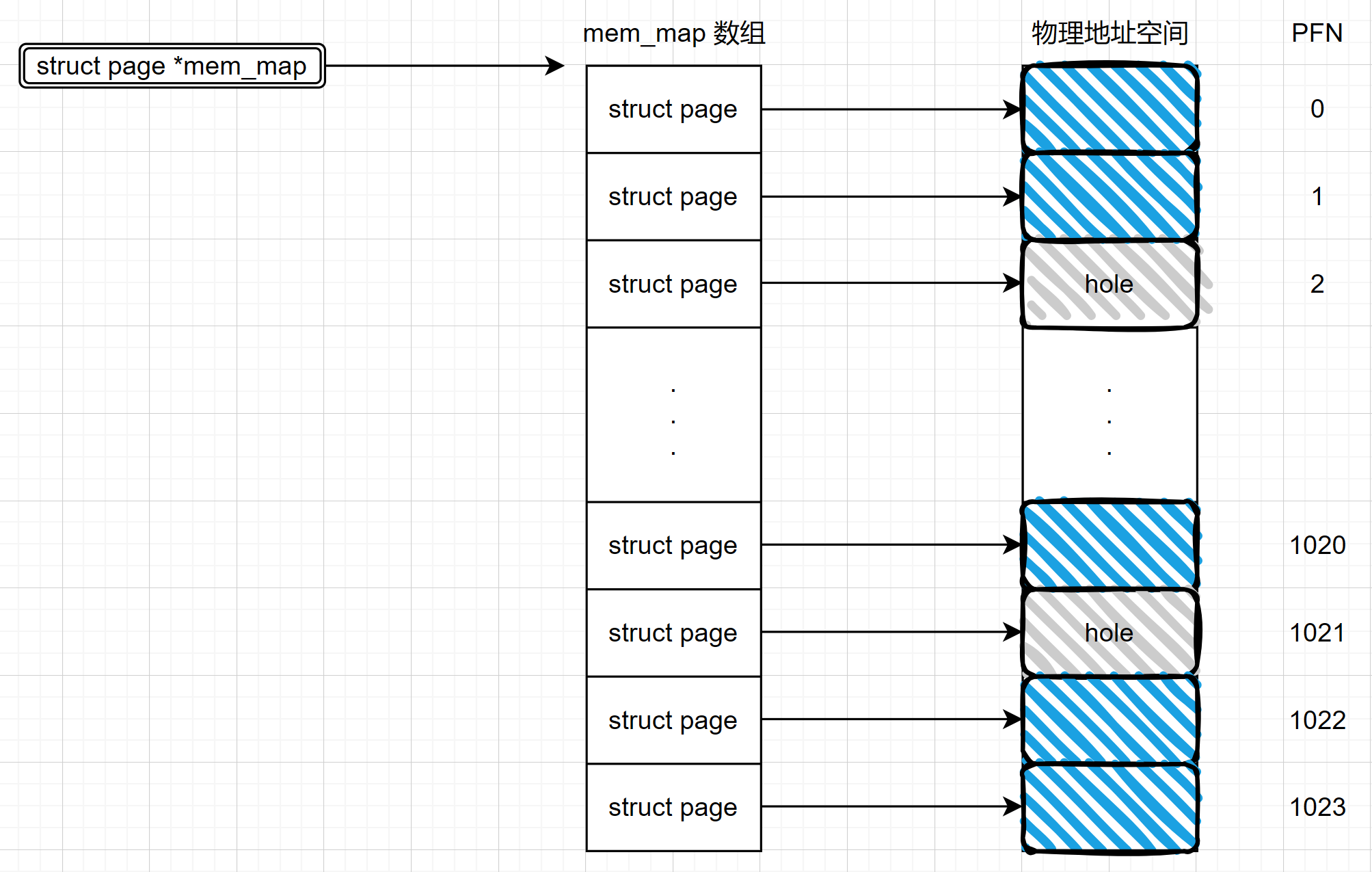

Example 物理地址空间 4MB PAGE_SIZE 4KB 的 Linux 系统
FLATMEM 物理内存模型，大多数架构中，内存空洞也会有对应的 entry，但是永远不会被初始化。
某些体系结构可能会释放那些不对应实际物理页面的 mem_map 数组部分。在这种情况下，体系结构特定的 pfn_valid() 实现需要考虑 mem_map 中的空洞。
PFN <-> struct page
PFN - ARCH_PFN_OFFSET = struct page 在 mem_map 中的索引
对于一些系统其物理内存的起始地址并不是 0，PFN 与第一个页框之间存在一个偏移量 ARCH_PFN_OFFSET， 这里不做过多赘述，对于上述 Example，ARCH_PFN_OFFSET=0.
三、SPARSEMEM 稀疏内存模型
稀疏内存模型使用更灵活的管理方式，其核心思想就是对粒度更小的连续内存块进行精细的管理。
唯一支持以下特性的模型：
- hot-plug
- hot-remove
- alternative memory maps for non-volatile memory device
- deferred initialization of the memory map for larger systems.
基本思想
- 将物理内存划分为若干段，每个段由
struct mem_section表示 - 每个段包含一个
section_mem_map，逻辑上指向一个sturct page数组 - 每个段可以包含的
struct page数量由SECTION_SIZE_BITS决定 - 所有的段
struct mem_section被组织在一个指针数组mem_section中
struct mem_section {
...
unsigned long section_mem_map; // struct page array pointer However, it is stored with some other magic.
...
}
/*
* Permanent SPARSEMEM data:
*
* 1) mem_section - memory sections, mem_map's for valid memory
*/
#ifdef CONFIG_SPARSEMEM_EXTREME
struct mem_section **mem_section;
#else
struct mem_section mem_section[NR_SECTION_ROOTS][SECTIONS_PER_ROOT]
____cacheline_internodealigned_in_smp;
#endif
EXPORT_SYMBOL(mem_section);
include/linux/mmzone.h
#define PFN_SECTION_SHIFT (SECTION_SIZE_BITS - PAGE_SHIFT)
#define PAGES_PER_SECTION (1UL << PFN_SECTION_SHIFT)

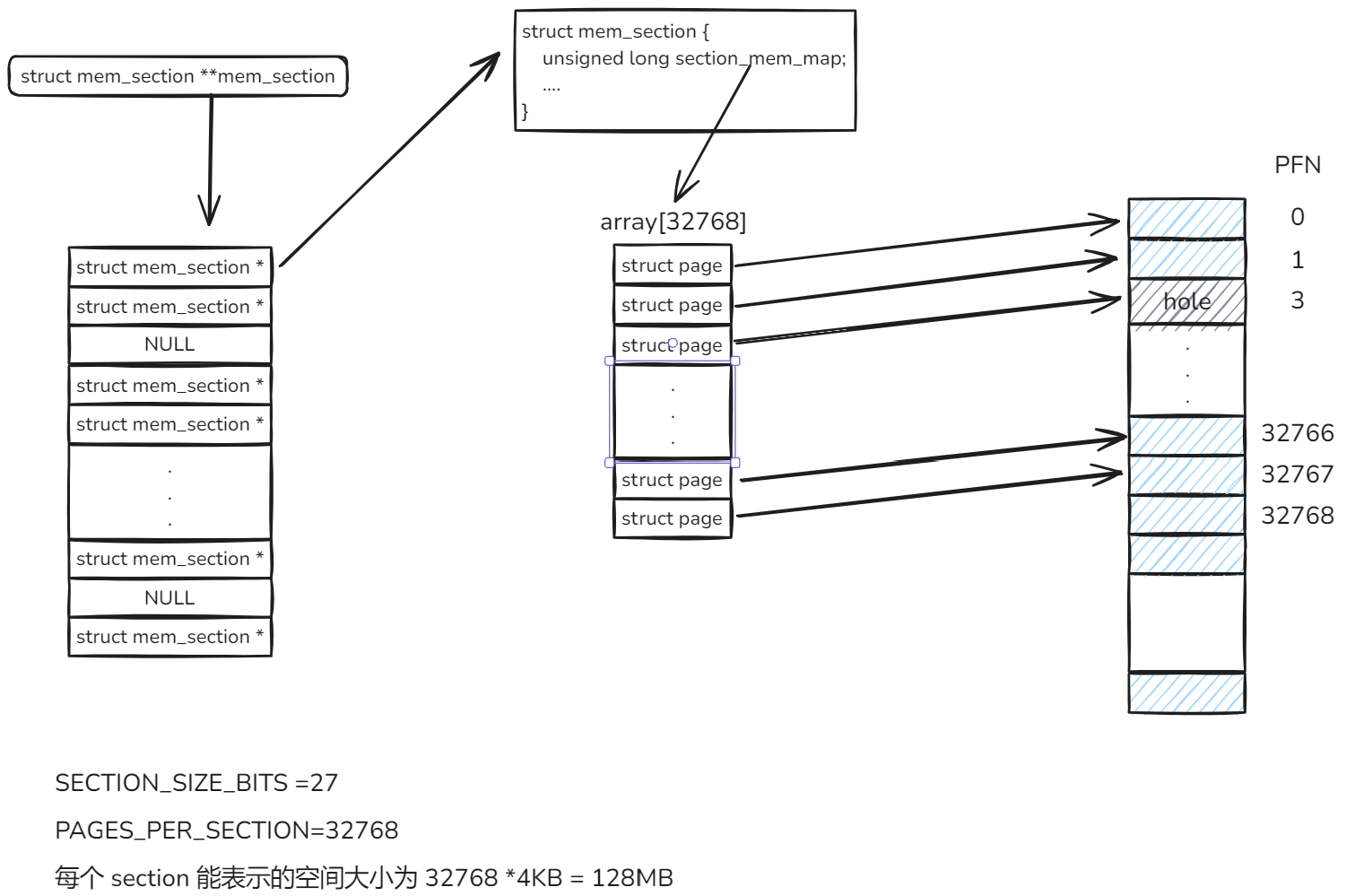

Example PAGE_SIZE 4KB 的 Linux 系统
当物理地址空间中出现 128MB 空洞时，并且这 128MB 空洞是与 128MB 对齐的就可以减少这部分的 struct page 分配而节省内存。
PFN <-> struct page
INIT
setup_arch()
x86_init.paging.pagetable_init()
native_pagetable_init()
paging_init()
sparse_init()
mm/sparse.c
/*
* Allocate the accumulated non-linear sections, allocate a mem_map
* for each and record the physical to section mapping.
*/
void __init sparse_init(void)
{
unsigned long pnum_end, pnum_begin, map_count = 1;
int nid_begin;
/* see include/linux/mmzone.h 'struct mem_section' definition */
BUILD_BUG_ON(!is_power_of_2(sizeof(struct mem_section)));
memblocks_present(); // 根据 memory blocks malloc struct mem_section, 暂不 malloc struct page
pnum_begin = first_present_section_nr();
nid_begin = sparse_early_nid(__nr_to_section(pnum_begin));
/* Setup pageblock_order for HUGETLB_PAGE_SIZE_VARIABLE */
set_pageblock_order();
for_each_present_section_nr(pnum_begin + 1, pnum_end) {
int nid = sparse_early_nid(__nr_to_section(pnum_end));
if (nid == nid_begin) {
map_count++;
continue;
}
/* Init node with sections in range [pnum_begin, pnum_end) */
sparse_init_nid(nid_begin, pnum_begin, pnum_end, map_count); // 遍历所有 section 并根据 node id 分组 init, malloc struct page.
nid_begin = nid;
pnum_begin = pnum_end;
map_count = 1;
}
/* cover the last node */
sparse_init_nid(nid_begin, pnum_begin, pnum_end, map_count);
vmemmap_populate_print_last();
}
